更换螺栓滚轮轴承或重新设计本设备的用户可能会受到现有信封的限制

发布日期：2021-05-14 作者：点击：

更换螺栓滚轮轴承或重新设计本设备的用户可能会受到现有信封的限制。

不得承受可能导致外壳破裂的载荷，无论是盖还是基脚。房屋制造商可以为您提供此类数据。由于铸造工艺的变化，它通常具有很大的安全系数。

将外壳固定在安装表面上的螺栓必须像以前一样防止打滑。与径向载荷一样，对螺栓夹紧载荷和摩擦系数进行相同的分析。如果负载会导致外壳打滑，请使用剪切杆。

轴承座上的推力负荷引起的倾覆力矩是推力负荷与从轴承座底部到轴中心线的距离的乘积。螺栓滚轮轴承该倾覆力矩被由夹紧力和从螺栓中心到壳体的枢转点或倾翻点的距离构成的抵抗力矩所抵消。倾覆力矩确定是否需要2或4螺栓底座以及螺栓等级。此力分析是轴承座几何形状的函数。枕头块制造商可以提供。

它还将负载直接支撑到框架或安装结构中，而不是仅仅依靠由螺栓夹紧力引起的摩擦力。在选择法兰安装件时，重要的是要知道要支撑的力的大小和方向。

对于法兰轴承，力的径向分量的支撑是安装螺栓滚轮轴承或导向器的功能。在标准法兰中，径向载荷通过轴承传递到法兰壳体中。它由夹紧安装表面的安装螺栓产生的摩擦力支撑。因此，所需的安装螺栓数量取决于径向载荷的大小。该负载不得超过螺栓数量，每个螺栓的夹紧力以及法兰的安装面与安装表面之间的静摩擦系数的乘积。如果径向载荷超过此乘积，则需要更多或更坚固的螺栓或剪切杆。

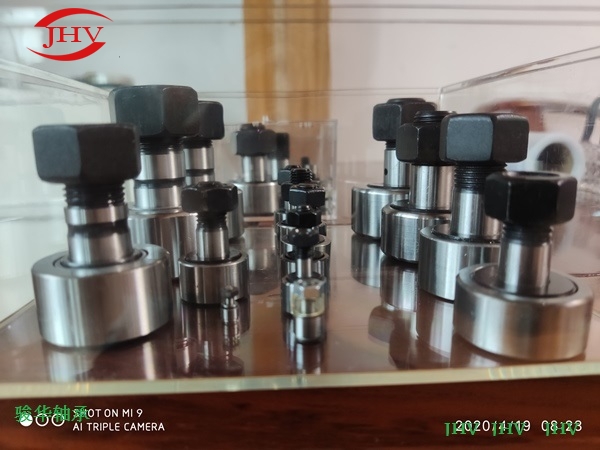

螺栓滚轮轴承

剪切杆可阻止法兰在安装表面上滑动。安装法兰后，可以将它们焊接到与径向力矢量成直角的表面上。

施加到安装在法兰或先导法兰壳中的轴承上的载荷的推力分量的支撑主要取决于安装螺栓和法兰强度。推力螺栓滚轮轴承的理想配置是将其安装，以使推力将轴承座推向安装表面。在这里，您必须考虑轴承是否可以承受推力，对于分体式轴承座，是否要承受分离力。向房屋制造商询问这些问题。

通过在安装结构中钻孔以容纳外壳的圆柱形外径来安装典型的圆柱形单元，并在一侧提供一个肩部而在另一侧提供一个板或在两侧提供止动环以阻塞外壳和位置。轴向上的单位。肩部，卡环或两者必须足够坚固以支撑推力负载。提供圆柱外径的底座的安装表面必须能够承受轴承传递给它的径向载荷。这类似于先导式法兰安装系统。膨胀轴承的安装方式必须保证轴向浮动。
